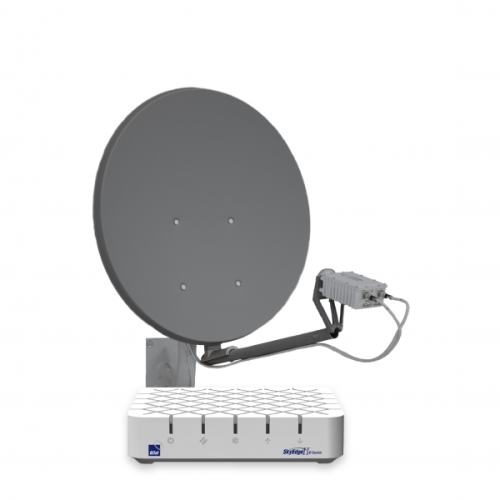

Комплект спутникового оборудования предназначен для высокоскоростного доступа в сеть Интернет посредством спутникового канала. Поддерживает потоковую передачу видео, IP-телевидение, IP-телефонию и прочие сетевые услуги, требующие высокой пропускной способности соединения.
Состав комплекта:
- Антенная система с диаметром рефлектора 0,74 м.
- Трансивер Ка-диапазона 2,5 Вт
- Спутниковый маршрутизатор SkyEdge II-c Gemini-i S2X
- сдвоенный радиочастотный кабель с установленными внешними F-разъемами – 30 м.
Спутниковый маршрутизатор SkyEdge II-c Gemini-i S2X
Прямой канал
• Стандарт: адаптивное кодирование и модуляция (ACM) по стандарту DVB-S2X
• Символьная скорость несущей: 1,5–500Мсимв/с
• Модуляция: QPSK, 8PSK, 16APSK, 32APSK, 64APSK, 128APSK, 256APSK
• Кодирование: LDPC, BCH
• Значение FEC: все FEC стандарта DVB-S2X
Обратный канал
• Схема доступа: MF-TDMA, динамические каналы
• Скорость обратной передачи:
Символьная скорость: от 128 ксимв/с до 10 Мсимв/с
• Модуляция: BPSK, QPSK, 16QAM
• Кодирование: LDPC
• Значение FEC: 1/4, 1/3, 2/5, 1/2, 2/3, 4/5, 6/7
Интерфейсы модема
• РЧ вход-выход:
2 гнездовых разъёма типа F, 75 Ом
Частота РЧ входа: 950-2150 МГц
Частота РЧ выхода: 950-2400 МГц
DISEqC
• Интерфейсы передачи данных:
Ethernet 10/100/1000 BaseT, RJ-45, VLAN (802.1Q)
• Интерфейс управления:
Веб-интерфейс для локального управления с поддержкой русского языка
Полная поддержка стандарта управления FCAPS
Удалённое беспроводное обновление программного обеспечения
SNMP
Размер: 153 x 140 x 35 мм (Ш x Д x В)
Рабочая температура: от 0°C до +50°C
Влажность: 10-70 % (без конденсации)
Блок питания
• Блок питания: 24В/2,5А (внешний адаптер)
• Питание адаптера от сети: 100-240 В перем. тока 50Гц
• Потребляемая от сети мощность: максимум 50 Вт
Трансивер Ка-диапазона
Диапазон частот:
на прием – 17,7-20,2ГГц;
на передачу – 29-30ГГц.
Поляризация приемопередатчика: круговая.
Изучаемая мощность приемопередатчика в точке однодецибельной компрессии (P1dB): 2Вт
Изучаемая мощность приемопередатчика в насыщении: 2,5Вт.
Характеристики электропитания
Входное напряжение по порту Tx: 13-48В
Входное напряжение по порту RX: 13/18В
Потребляемая мощность Tx (типовая): 20Вт
Потребляемая мощность Rx (типовая): 3Вт
Рабочая температура: от -40 ° C до + 60 ° C
Класс защиты: IP67
Антенна
Размер антенны: 0.74 м
Рабочая среда:
Наружная температура: от -40 до +55 °C
Защита от атмосферных воздействий: возможна эксплуатация на промышленных и береговых объектах
Относительная влажность: 0-100 %
Габариты:
Апертура: 740 мм
Диапазон углов наклона: 10-45 градусов
Диапазон углов азимута 0-360 градусов
Габариты мачты (диаметр): 60.3 мм
Вес: 8.5 кг
Радиочастотный кабель
Электрические характеристики
Диапазон частот: 0,5-3,0 ГГц
Сопротивление: 75 +/- 3 Ом
Затухание: < 11,9 дБ при 3000 МГц
Рабочая среда
Наружная температура: от -30 до +75 °C (эксплуатация и хранение)
Минимальная температура установки: -5 °C
Относительная влажность: 0-100 %
